ハローグラス

　デザインに適したＣＡＤシステムで、ガラス板等のＮＣ加工（多角形化ＣＡＭシステム）につながるのが特徴です。

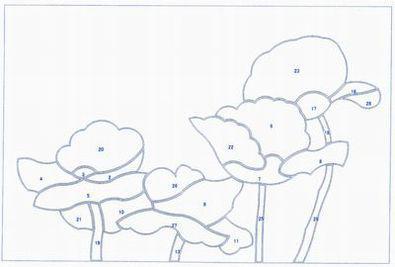

　その区分け図は、複数の区分け線で構成される。

　　個々の区分け線は、マウスによる連続した一筆描きトレースで、図形要素を組み合わせた形になる。
　　　図形要素は、マウス操作で直線または円弧からなる。（数値入力による作図ではありません）
　　区分け図が完成すると、構成する個々のピースの形状が決定する。

　次に、区分け図から個々のピースを自動抽出し形状データを作成する。（製品サイズを基礎に相対計算し、図形要素等の数値データを決定する。）

特徴の詳細

１　　隣り合うピースとの間隔（隙間）を一定（設定）に保つ。
２　　上記１のピース間の間隔は任意であり、この値によりピース形状が縮小される。
３　　製品サイズから全てのピースが決定するため製品全体の整合性が保たれる。
４　　寸法・座標等の数値入力による作図がないため、簡単操作かつ短い操作時間で済む。
５　　ＮＣ機械加工につながる形状データ等を作成する。
６　　デザイン作業に適したＣＡＤシステムです。
