　パソコンソフトの区分けＣＡＤ・多角形化ＣＡＭで作成した型紙やＮＣプログラムにより、ＮＣ工作機械で加工する方法です。

　加工法で言うと、第一工程で多角形化した線分をＮＣ切断して多角形状化する。この多角形状化するアルゴリズム部分が金属板加工にない部分、言い替えると金属板加工では必要ない部分です。つまり、ガラス板ＮＣ加工特有の必須部分として、特許になっている部分です。

　第二工程で未加工残部をＮＣ研磨で、所定形状（自由形状）に加工する方法です。

これ等は、ステンドグラス専用ＣＡＤ・ＣＡＭソフトウェアシステムを利用することで実現します。ちなみに、金属板加工は、この第二工程のみで生産できます。

ガラスピースの生産は、下記の３工程【区分けＣＡＤ、多角形化ＣＡＭ、ＮＣ機械加工】に大別される。

特徴は、

①多角形化ＮＣ加工法は、ガラスピースに適した加工法
②パソコンでＮＣプログラム作成しＮＣ工作機械で加工する

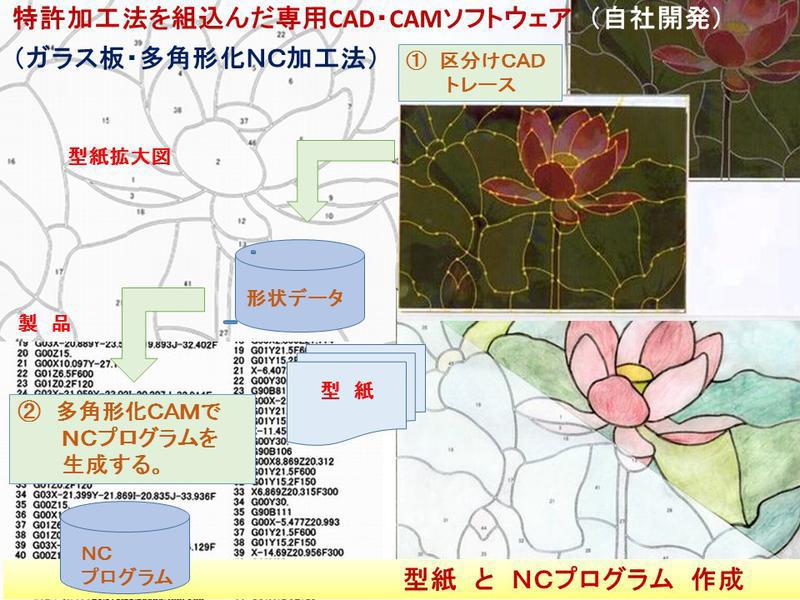

【加工法の概要】

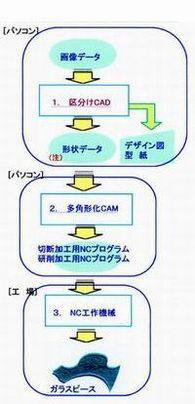

【フローチャート】

１． 区分けCADの概要

　入力画像データを区分け、ピースの形状を確定し、デザイン図、型紙、形状データを出力する。
　入力画像データは、下記の通りです。
　１．　デジカメ等から取り込んだ画像データ
　２．　絵、写真、図面、イラスト、デザイン画等を
　　　　スキャナから取り込んだ画像データ
　３．　ＣＤ、ディスク、ＵＳＢメモリー等の画像データ
　４．　区分け画面で、直接描画した画像データ

２．　多角形化CAMの概要 　　[ 特　許 ] 　　

形状データ（注）を入力し、多角形化シュミレーションで多角形状化し、切断加工用NCプログラムと研削加工用NCプログラムを出力する。

　（注）汎用CADで作成した形状データでも可、但しDXF仕様です。

３．　NC工作機械によるガラスピースの製作

　先ずガラス素板を、切断加工用NCプログラムの指令により切断し、多角形状の中間片を作る。
　次に研削用NCプログラムの指令により、所定形状に研削し、ガラスピースが出来上がる。
